מבט ראשוני על Dell EMC PowerEdge MX

הכירו את PowerEdge MX ה-"ecosystem" הכולל מארז בתכנון חדשני ורכיבים מתקדמים בדמות שרתים ואחסון, המתחברים לתשתית דרך מערכי I/O חכמים.
ה-PowerEdge MX תוכנן למרכז הנתונים מהעידן החדש (SDDC) בעיקר בשל יכולתו לתמוך בעירוב של יישומים ושימושי תשתית עכשוויים.

לאחר הטעימות שהובאו לציבור ב- Dell Technologies World, סוף סוף ניתן לספק פרטים אודות הארכיטקטורה המודולרית של הדור הבא ה- PowerEdge MX. הפתרון המודולורי המאפשר הגנה על ההשקעה למשך שנים ארוכות.

בהמשך, נסקור את ארכיטקטורת שרתי הלהב (blade) החדשים של Dell EMC, זה הזמן להכין כוס קפה ולהנות מההצצה הראשונה (בשבילי 1 סוכר, תודה).

חיכינו לרגע שבו נוכל לספר על התוספת החדשה למשפחה המודולרית שלנו, והנה הוא הגיע, כך שנחגוג אותו בירידה מעמיקה לפרטים. במאמר זה נפרט על כל רכיב החל מהמארז ועד לארכיטקטורת ה- I/O.

חלקו של הניהול מדהים ודורש מידע בנפרד- אתם מוזמנים להציץ במבחר סרטוני "OpenManage Enterprise” על מנת לגלות כיצד נראה הניהול ב- PowerEdge MX.

זכרו כי מדובר בארכיטקטורה שתוכננה למשך 3+ הדורות הבאים. אם אינך רואה משהו, אין זה אומר שהוא לא קיים - הוא עוד יתווסף, במהרה!

המארז

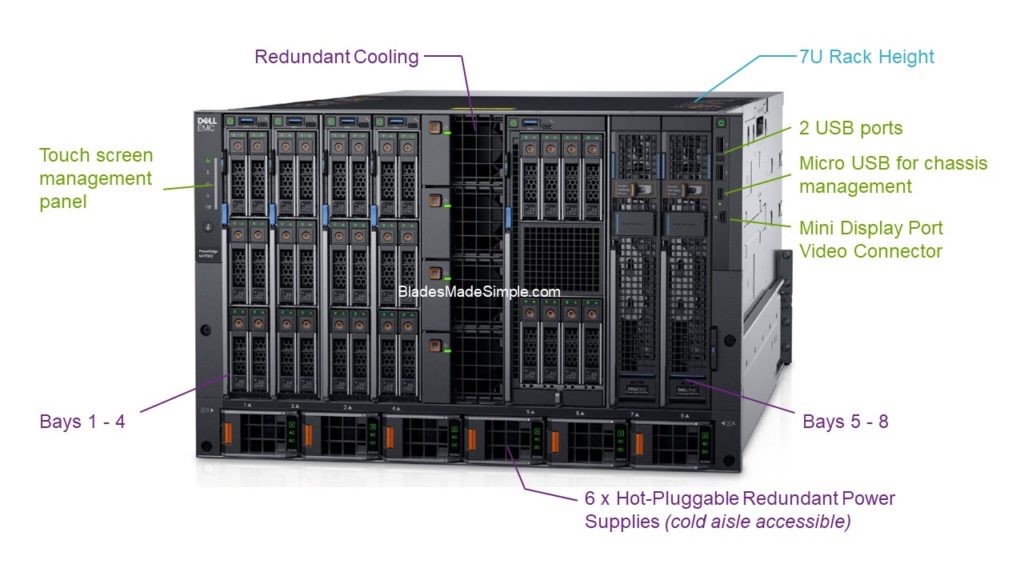

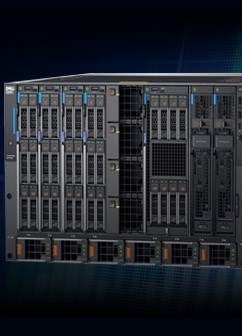

כמו עם כל תשתית מודולרית (או שרתי להב), המארז הוא מרכיב עיקרי בארכיטקטורה. מהווה הבית למיחשוב, איחסון ו- I/O ומציע שיטת ניהול מרכזית. המארז לארכיטקטורת PowerEdge MX הוא ה- MX7000. מדובר בגובה של 7 יחידות rack שיכול להכיל עד 8 מזחלות (sleds). החלק הקדמי של המארז מספק גישה ליציאת USB לניהול באמצעות אמצעים חיצוניים (מקלדת, וידיאו, עכבר), כמו גם לוח מסך מגע שמפשט את הגדרת המארז או זיהוי בעיות. ה- MX7000 מספק גם נגישות למעבר קר לציוד ההספק- שינוי ממארז PowerEdge M1000e. יחד עם 8 מפרצי מזחלת תמצאו 4 מאווררים במהירות גבוהה שנועדו לסייע עם קירור מודולי I/O בחלק האחורי של המארז.

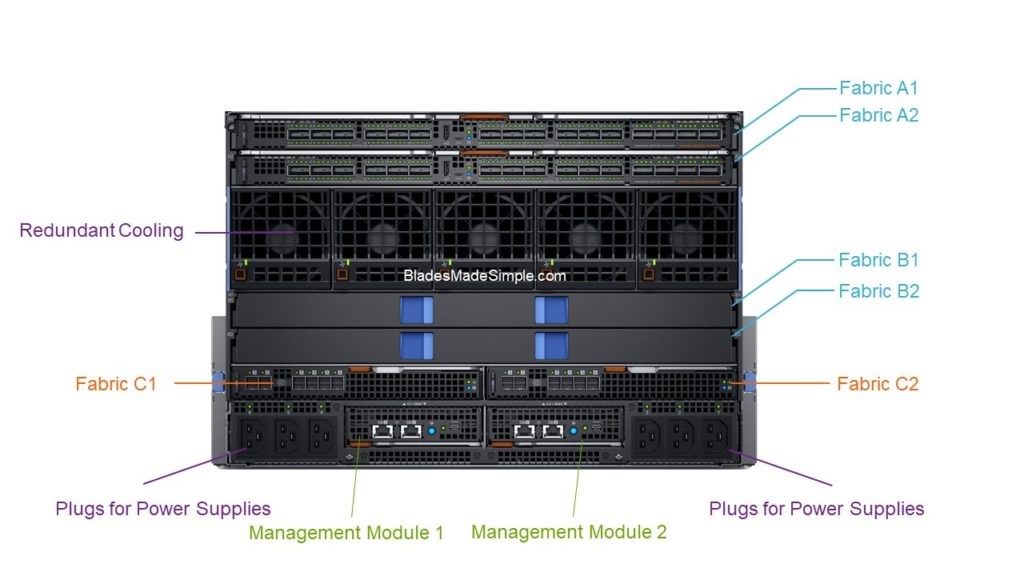

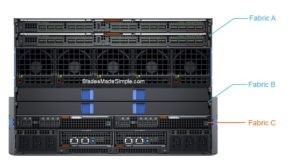

החלק האחורי של מארז MX7000 כולל יתירות (Redundant) של 3 I/O, שני מודולי ניהול ו- 6 מאווררי קירור וחיבורים לאספקת החשמל.

מבנה Fabric A פותח עבור תעבורת הרשת ותוכנן ביתירות (Redundant) עם Fabric A1 ו- Fabric A2. כל שרת מחובר ל- Fabric A באמצעות כרטיס רשת אמצעי. אם נדרשת רשת נוספת Fabric B זמין להתמודד עם תעבורת רשת נוספת וגם הוא תוכנן ביתירות (Redundant) עם Fabric B1 ו- Fabric B2.

על מנת להשתמש השרת זקוק ל כרטיס רשת אמצעי ב- slot התמיכה Fabric B.

Fabric C שונה בכך שהוא תומך SAS או אחסון סיבים (Fibre storage) בלבד. הוא אינו תומך בכל מודולי הרשת. על מנת להשתמש בו השרת יצטרך SAS ,RAID, או כרטיס Fibre HBA.

הניהול של ה- MX7000 מתאפשר באמצעות ניהול מודולי היתירות (Redundant) שמנהלים את מחזור החיים של מודולי המיחשוב, האחסון וה- I/O כולל פרופילי קושחה (firmware) ושרתים.

בנוסך מארזי MX7000 נוספים יכולים להיות מחוברים למארז הראשי ולאפשר חלון ניהול יחיד לניהול מחזור החיים של כל המערכות בארכיטקטורה.

מיחשוב ומזחלות אחסון

מארז PowerEdge MX7000 תומך ב- 2 מזחלות מיחשוב - SAS storage sleds [או שרתי להב - Shared chassisו(blade)] ומארז אחסון אחד.

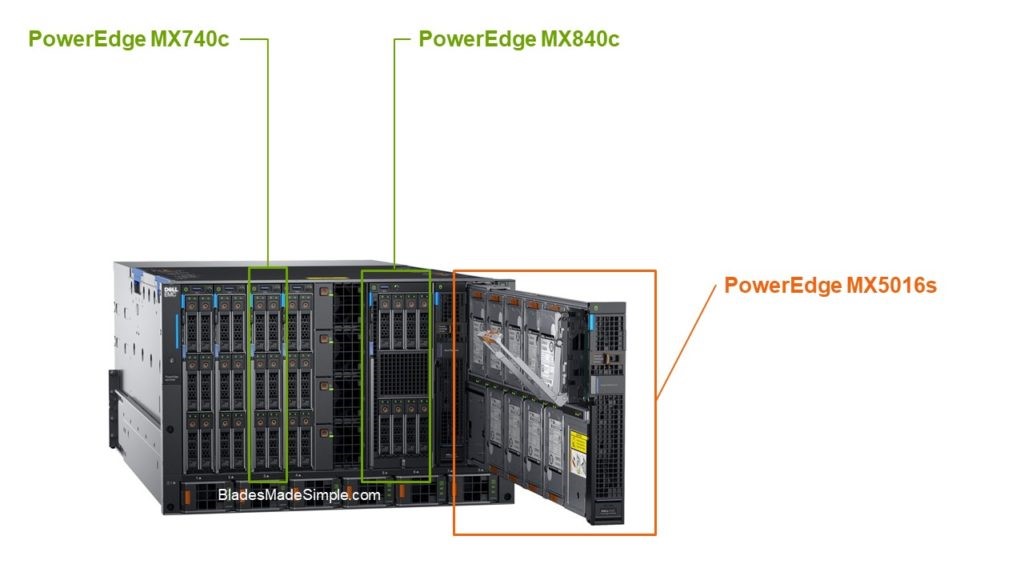

מארז PowerEdge MX740c הוא שרת להב בגודל מלא ברוחב יחיד, המחזיק עד שני מעבדי Intel Xeon SP CPU ו- 24 DIMMs, שני חריצים לכרטיס רשת אמצעי, חריץ לכרטיס אחסון ושישה כוננים קשיחים.

עם שישה כוננים הניתנים לחיבור ה- MX740c מושלם לחיבור עם VMware vSAN.

אפשרות נוספת היא השרת PowerEdge MX840c. שרת להב בגובה מלא, ברוחב כפול המחזיק ארבעה מעבדי Intel Xeon SP CPUs, 48 DIMMs, ארבעה חריצי כרטיס רשת, שני חריצי כרטיס אחסון ושמונה כוננים קשיחים הניתנים לחיבור.

בעוד שיכולת הכונן עושה את MX840c מועמד מוביל עבור vSAN, אולם עם ארבעת המעבדים שרת זה מתאים יותר לטיפול ביישומים ארגוניים כמו מסדי נתונים או ERP.

מארז PowerEdge MX5016s הוא מזחלת אחסון (Storage Sled) בגובה מלא ורוחב יחיד התומך ב- 16 כוננים הניתנים לחיבור (SAS HDD SSD). האחסון ב- MX5016s יכול להיות משותף לכל השרתים במארז או להקצותו לשרתים ספציפיים.

הקישוריות תלויה בסוג כרטיס האחסון המותקן בשרת.

אם ה- MX5016s משותף לכל המארז, שרתים הזקוקים לגישה דורשים SAS HBA.

בנוסף נדרשת מערכים קבצים מקובצים (clustered) (על מנת לוודא שהשרתים עובדים טוב עם האחסון). אם שרת זקוק לכמה כוננים מה- MX5016s, נדרש בקר RAID PERC בחריץ כרטיס האחסון. זכרו כי MX5016s הוא אופציונלי לחלוטין, אבל מספק אפשרויות גמישות לתוספת אחסון מקומי לשרתי הלהב (blade) ב- MX7000.

ארכיטקטורת קלט \ פלט - I/O Architecture

כפי שציינו ב- MX7000 יש 3 I/O: שניים עבור הרשת, אחד לאחסון. אני אתחיל עם האחסון. כפי שפורט לעיל, Fabric C הוא האחסון. כמו כל החלקים המיוצרים ב- MX7000, חלק ה- Fabric C מציע יתירות (Redundant) סלולה עם שתי מודולי I/O (מסומנים כ- C1 ו C2).

ה- Fabric C מספק קישוריות שרתי להב אל מזחלת האחסון באמצעות מתג SAS או שיכול להציע קישוריות למערכי אחסון סיביים חיצוניים.

ה- Fabric A וה- Fabric B מיועדים לתעבורת רשת. כמו Fabric C גם שניהם נועדו ליתירות (Redundant) עם כל התפצלות לשניים עם A1, A2 ו- B1 ,B2.

קישוריות שרתי הלהב (blade) מבוססת על רשת להב מסורתית- למקם NIC במקום המקביל לרשת, לאחר מכן מודולי I/O אל החלק המתאים. (כלומר: blade server > NIC in Mezz A > Fabric A1 and A2). עם תכנון זה Fabric B נדרש רק במידה ויש צורך ביציאות רשת נוספות. ארכטקטורת הרשת המתוארת לעיל עשויה להיות מסורתית, אך הקישוריות הפיזית מהווה את ה- game changer.

No Midplane

הארכיטקטורה של PowerEdge M1000e עושה שימוש בכרטיס שרת להחלפת התכנון, אבל ישנו לוח ביניים שדרכו עוברת כלל התנועה. כאשר M1000e תוכנן בשנת 2008 במטרה להתמודד עם 40G Ethernet שהוחלף במהרה ל- 100G/200G  כך ש- M1000e כבר אינו מתאים להתמודד עם הרשת בעתיד. ארכיטקטורת הרשת של MX7000 שונה מ- M1000e בכך שאין לו לוח ביניים. משמעות הדבר היא דרך חדשה של קישוריות עבור שרתי הלהב (blade).

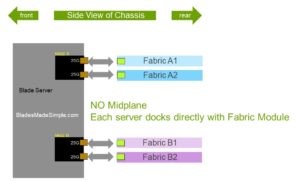

ארכיטקטורת ה- MX מספקת שרת ישיר להעברת הקישוריות. כל כרטיס שרת רשת עוגן ישירות עם כל מודול I/O. זה מסיר את כל החסמים העתידיים ברשת כפי שניתן לראות ב- M1000e- כשטכנולוגית רשת חדשה (כמו Gen-Z) משוחררת בעתיד, פשוט נדרש שינוי ב- NIC בכל שרת ולהחליף את מודול מתג הרשת.

אדריכלות ייעודית להרחבה

ארכיטקטורת הרשת ב- PowerEdge MX מציעה ארכיטקטורת רשת חדשה הניתנת להרחבה במהירות גבוהה, המיועדת לסביבות בקנה מידה בינוני- גדול. ארכיטקטורת שרתי הלהב (blade) המסורתית כרוכה במודולי מתג בכל מארז להב מה שעשוי להוביל למורכבות גבוהה או לעלויות גבוהות.

PowerEdge MX משנה את זה על ידי ביטול מתגים במארז והחלפה באמצעות "מודולי התרחבות".

קיימים 2 מרכיבים בארכיטקטורה להתרחבות:
(Fabric Switch Engine (FSE ו- (Fabric Expander Module (FEM

בתכנון המבנה הניתן להרחבה המתג ממוקם בתוך מארז יחיד של MX7000.

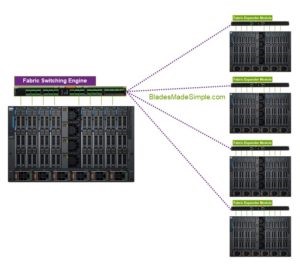

ה- FSE יספק את כל המעברים. מארזי MX7000 הנוספים לסביבה ה- FEM מותקן במבנה הרשת.

ה- FEM מחבר את כל ה- NIC של שרתי הלהב (blade) בתוך ה- MX7000 אל ה- FSE באמצעות כבל יחיד של 200Gb (עבור היתירות (Redundant) -2) ללא צורך מנוי יתר.

ה- FEM לא מבצע שום מיתוג וגם אין לו O/S או קושחה (firmware)- אז זה דבר אחד פחות הדורש עדכון במחזור החיים והניהול.

אם תהיתם לגבי זמן ההשהייה של שרת בתקשורת מול שרתים אחרים, עם הארכיטקטורה הזו, אין מה לתהות. זמן ההשהייה הכולל של כל שרת לכל שרת הוא פחות מ-600ns.

לכם נשאר לחשוב, מה תעשו עם כל הזמן שנשאר לכם עכשיו.
