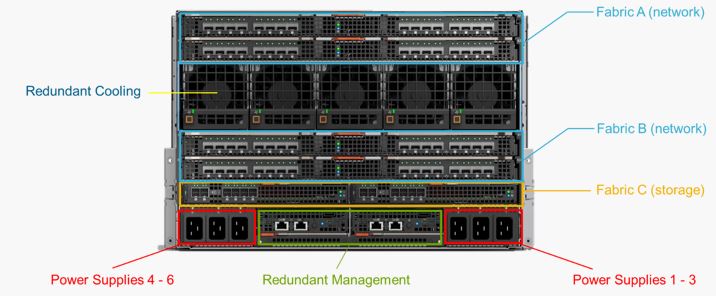

החלק האחורי של מארז MX7000 כולל 3 זוגות של התקני קישור (FABRICS ) ליתירות (Redundancy)  מלאה בנוסף, שני מודולי ניהול ו- 6 מאווררי קירור וחיבורים לאספקת החשמל.

מבנה Fabric A פותח עבור תעבורת הרשת ותוכנן ביתירות (Redundant) עם Fabric A1 ו- Fabric A2
כל שרת מחובר ל- Fabric A באמצעות כרטיס רשת  בחיבור ישיר ללא "לוח אם"
אם נדרשת רשת נוספת Fabric B זמין להתמודד עם תעבורת רשת נוספת וגם הוא תוכנן ביתירות (Redundant) עם Fabric B1 ו. Fabric B2- Fabric C שונה בכך שהוא תומך במתג מסוג SAS או במתג אופטי לטובת חיבוריות למערכי אחסון (Fibre storage) בלבד.

על מנת להשתמש בו השרת יצטרך רכיב  SAS ,RAID, או כרטיס Fibre HBA.

הניהול של ה- MX7000 מתאפשר באמצעות מודולי הניהול (היתירים) שתפקידם לנהל את מחזור החיים של מודולי המיחשוב, האחסון וה- I/O כולל פרופילי קושחה (firmware) ושרתים.

בנוסף, מארזי MX7000 נוספים יכולים להיות מחוברים למארז הראשי ולאפשר חלון ניהול יחיד של כל המערכות בארכיטקטורה.
